RY1811是荣颖电子推出的小尺寸、单通道、电压输出型电流检测放大器,支持-0.3V至36V宽共模电压、零漂移、μV级超低失调、小尺寸、多增益配置可选等优势,成为高精度电流采样的理想选择,完美支持高边测量、低边测量与双向电流检测需求。

核心特点
1. 超宽共模电压:-0.3V ~ 36V RY1811可在与供电电压无关的情况下,精准检测采样电阻两端压降。 · 支持高边、低边、双向电流检测 · 36V高压系统可直接使用 · 大幅简化外围电路,降低系统复杂度 2. 零漂移架构,全温区高精度 采用先进零漂移拓扑结构,实现极致精度表现。 · 失调电压:±15μV(典型值) · 失调漂移:0.2μV/℃(最大值) · 增益误差:±0.6% · 增益漂移:10ppm/℃(最大值) · 共模抑制比:150dB(典型值) 3. 超低功耗,适配电池供电系统 · 单电源供电:2.7V ~ 5.5V · 静态电流最大仅 250μA · 低功耗设备、便携产品、 电池供电系统均可无忧使用 4. 多增益可选,适配全量程电流检测 · RY1811可提供多档固定增益(20V/V、50V/V、100V/V),外围电路简单,直接匹配分流电阻。
封装灵活
· 小体积,满足高密度布局 · RY1811 单通道 · SC70-6:2.1×2.3mm,超微型封装 空间极致压缩
高可靠性

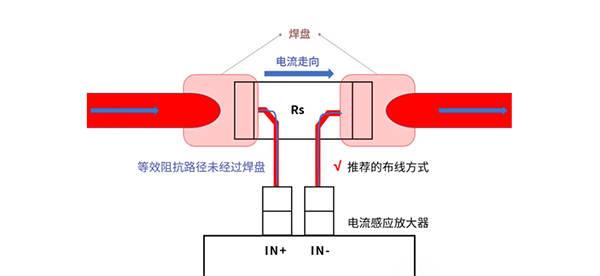

· 工作温度:-55℃ ~ +125℃ · ESD(HBM):±5000V · 轨到轨输出,驱动能力强 · 支持开尔文四线连接 有效消除PCB走线带来的测量误差

应用场景
· 电源管理与监控
· 通信设备、服务器电流检测
· 电机控制与保护
· 闭环电流反馈控制系统
· 电池管理系统(BMS)、充放电检测
· 自动化控制、高精度测量仪表
RY1811是一款高性能、高可靠、易用的电流检测放大器,凭借宽共模电压、零漂、低功耗、多封装等优势,轻松解决各类电流采样的痛点。无论电机控制,还是军工等高要求场景,均可提供稳定、精准、低成本的电流检测方案。
